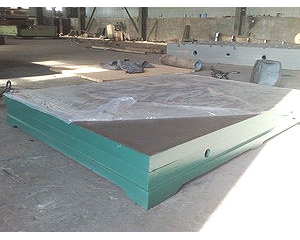

鑄鐵劃線平臺,劃線平臺,平臺

】產品詳細參數 瀏覽 758 次

　　產品別名：劃線平臺、鑄鐵劃線平臺、鉗工劃線平臺、劃線平板、鑄鐵劃線平板
劃線平臺的用途：劃線平臺是用于工件檢測或劃線的平面基準量具，是機械加工中必不可少的基準平臺。
劃線平臺的安裝：劃線平臺安裝就調至水平、負荷均勻分布于各支點上。環境溫度（20±5）℃。使用時應避免振動。
劃線平臺的制造標準：劃線平臺按JB/T7974-1999標準制造。工作面采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。
劃線平臺的結構：產品制成筋板式和箱體式，工作面有長方形、正方形或圓形。
劃線平臺的材質：材料HT200-300。
劃線平臺規格：（特殊規格需定做）

劃線平臺規格mm	劃線平臺精度等級				板面厚度mm	總高度mm
	平面度公差
	0	1	2	3
200×200	5	10	20.5		10	50
200×300	5.5	11	22		10	50
300×300	5.5	11	22		10	80
300×400	6	12	24		10	85
400×400	6.5	12.5	25		12	85
400×500	6.5	13	26		12	90
500×600	7	14.2	28.5		16	120
500×800	8	15.5	31		16	140
600×800	8	16	32		18	160
600×900	8.3	16.5	33		22	160
400×600	7	14	27.5		15	95
500×500	6.8	14	28		14	95
1000×750	9	18	36		24	180
1000×1000		20	40	97	24	180
1000×1200		20.5	41	103	25	180
1000×1500		22	45	112	28	220
1000×2000		26	52	130	32	240
1500×2000		28	56	140	35	260
1500×3000			70	174	35	260
2000×3000			74	184	40	260
2000×4000			88	219	40	280
2500×6000			120	300	45	280
3000×6000			124	308	45	300
